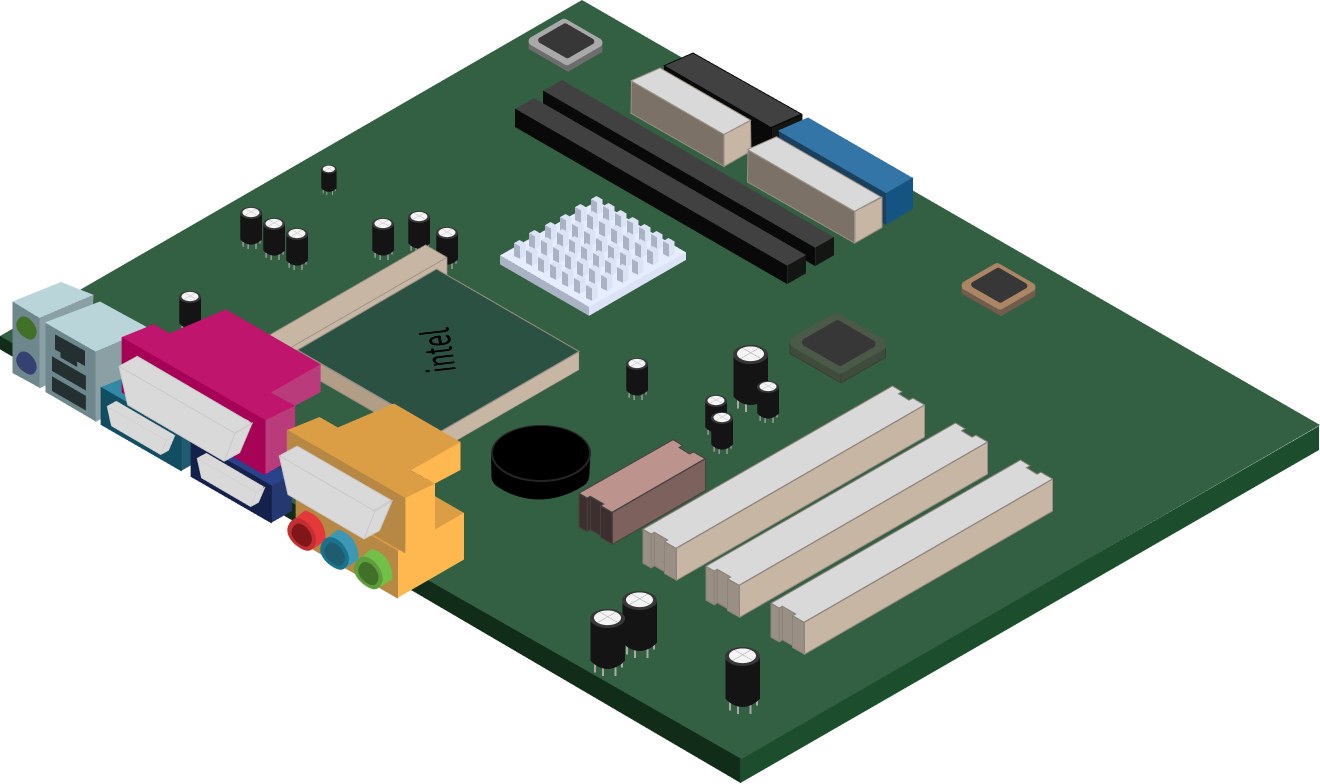

Placa de Circuito principal de um computador. Conecta todos os seus componentes internos, como processador, memória RAM e placa de vídeo. Ela permite a comunicação, distribui energia e fornece conectores para dispositivos externos, como portas USB e de áudio.
Gigabyte GA-6IEML pertence à família de placas que utilizam o socket 370 (Pentium III). Estas placas ficaram famosas no começo dos anos 2000 por sua versatilidade e múltiplos usos. Era uma escolha quase certa entre escritórios e computadores pessoais.

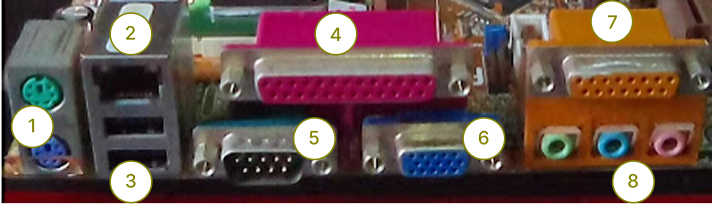

1 - Conectores PS/2: De cima para baixo, conector PS/2 para mouse e conector PS/2 para teclado;
2 - Porta RJ45 (Conector de internet);
3 - 2 Portas USB 1.X;
4 - Saída Paralela: Usada para conectar dispositivos antigos como impressoras matriarcais;
5 - Saída serial RS-232: Utilizado para conectar equipamentos antigos;
6 - Entrada VGA: Usada para conectar dispositivos de vídeo;
7 - Gameport: Usada para conectar joysticks ou Midis;
8 - I/O de aúdio
Ponte norte (Intel 82815E) - Gerencia a comunicação entre o processador (CPU), a memória RAM e a placa de vídeo (GPU). O conceito foi utilizado até as placas pentium 4. Posterior a isso, a ponte norte foi integrada ao socket do processador.
Ponte sul (Intel 82801BA) - Gerencia as funções de entrada e saída (E/S) mais lentas de um computador, como a comunicação com discos rígidos (HDs e SSDs), portas USB, slots PCI, áudio e rede onboard.
AC97 - Chip de áudio que serve para processar e reproduzir som em computadores. Ele funciona como uma ponte entre o sistema operacional e os componentes de hardware de áudio.
Intel 82562ET - Componente de rede que serve para conectar computadores e outros dispositivos a uma rede local (LAN)
ITE IT8712F - Controla e monitora várias funções em uma placa-mãe, como monitoramento de voltagem, temperatura e ventoinhas.

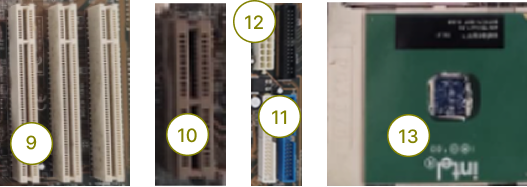

9 - Conectores PCI: Servem para expandir o hardware da placa mãe através de conexões com outros hardwares. Este processo é realizado com um barramento considerado de alta velocidade;
10 - Conexão AGP Serve para conectar placas de vídeo a computadores, sendo um barramento com velocidade de transferência de dados muito superior ao PCI. Projetado especificamente para placas gráficas;
11 - Interface Floppy Serve para realizar conexões com HD's. Utilizado para transferencias de dados da placa-mãe para discos rígidos;
12 - ATXPWR: Fornece energia para os componentes principais do computador. O conector possui 24 pinos e é essencial para alimentar a placa-mãe e os dispositivos conectados a ela, como CPU e memória RAM;
13 - Socket-370: Usado para encaixar processadores da família Intel Petium III e Celeron. O socket leva este nome pois possui 370 pinos de encaixe.
